板式換熱器出現外漏、串液故障的維修方法，下面來講講板式換熱器維修過程中，經常出現的兩大故障外漏和串液，為什么會出現外漏和串液故障，及相關的維修處理方法。

外漏產生原因

①夾緊尺寸不到位、各處尺寸不均勻（各處尺寸偏差不應大于3 mm）或夾緊螺栓松動。② 部分密封墊脫離密封槽，密封墊主密封面有臟物，密封墊損壞或板式換熱器密封墊片老化。③ 板片發(fā)生變形，組裝錯位引起跑墊。④在板片密封槽部位或二道密封區(qū)域有裂紋。實例：北京、青海和新疆等地的多個熱力站均采用飽和蒸汽作為一次側熱源供暖，由于蒸汽溫度較高，在設備運行初期系統(tǒng)不穩(wěn)定的情況下，橡膠密封墊在高溫下失效，引起蒸汽外漏。

處理方法

① 在無壓狀態(tài)，按制造廠提供的夾緊尺寸重新夾緊設備，尺寸應均勻一致，壓緊尺寸的偏差應不大于±0．2N (mm)(N。為板片總數），兩壓緊板間的平行度應保持在2 mm 以內。② 在外漏部位上做好標記，然后換熱器解體逐一排查解決，重新裝配或更換墊片和板片。③ 將開換熱器解體，對板片變形部位進行修理或者更換板片。在沒有板片備件時可將變形部位板片暫時拆除后重新組裝使用。④ 重新組裝拆開的板片時，應清潔板面，防止污物粘附著于墊片密封面。

串液產生原因

① 由于板材選擇不當導致板片腐蝕產生裂紋或穿孔。②操作條件不符合設計要求。③ 板片冷沖壓成型后的殘余應力和裝配中夾緊尺寸過小造成應力腐蝕。④板片泄漏槽處有輕微滲漏，造成介質中有害物質（如C1）濃縮腐蝕板片，形成串液。實例：某鋁業(yè)有限公司硫酸系統(tǒng)中1臺板片材料為254 SMo的BR03板式換熱器，在運行5個月后出現冷卻水側碳鋼接管腐蝕泄漏，酸液泄漏到了冷卻水側。檢查發(fā)現板片酸液進口處和導流區(qū)域有嚴重的腐蝕及開裂現象。現場分析發(fā)現，系統(tǒng)運行溫度、流量和濃度等工藝參數均超出設計條件，使用溫度遠超出材料的適用范圍。采用飽和蒸汽作為一次側熱源的板式換熱器在運行過程中容易發(fā)生板片腐蝕，導致產品串液。這是 由于蒸汽溫度較高，設備運行中很容易造成橡膠密封墊在高溫下失效，引起蒸汽外漏并在二道密封區(qū)域急速冷凝。隨著外漏的不斷進行，冷凝殘液越聚越多，局部形成cl質量濃度較高區(qū)域，達到破壞板片表面鈍化層的腐蝕條件。同時，由于此區(qū)域板片冷沖壓形成的內部應力較大，在表面鈍化層被破壞的情況下，內部應力作用導致應力腐蝕的發(fā)生。

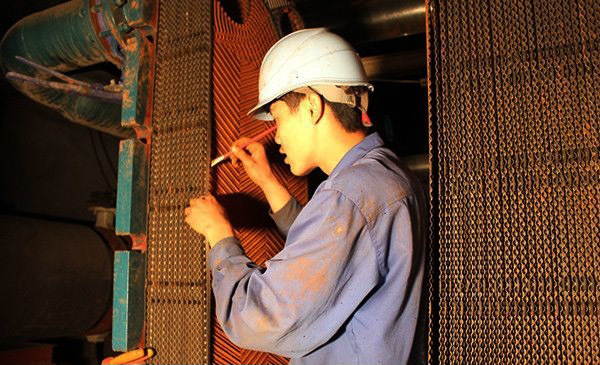

板式換熱器維修處理方法① 更換有裂紋或穿孔板片，在現場用透光法查找板片裂紋。②調整運行參數，使其達到設計條件。③換熱器維修組裝時夾緊尺寸應符合要求，并不是越小越好。④板式換熱器板片材料合理匹配。
